| 配電箱的內部結構包括哪些？看了這篇文章你就懂了！ |
| 編輯：國控電氣
來源：國控電氣
添加時間:2020/4/15 熱度：1811℃ |
|
我們經常在很多工地上會看到一些施工配電箱，會用很醒目的顏色的圍欄圍起來。那么什么是配電箱呢？又有什么用途呢？那配電箱的內部結構包括哪些？今天配電箱生產廠家國控電氣為大家分享這篇文章，看了你就懂了哦！

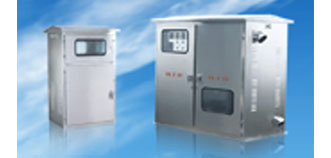

配電箱也叫配電柜，是電動機控制中心的統稱。配電箱是按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電裝置。
配電箱的用途:
便于管理，當發生電路故障時有利于檢修。 配電箱和配電柜配電盤配電憑等，是集中安裝開關、儀表等設備的成套裝置。
常用的配電箱有木制和鐵板制兩種，現在哪兒的用電量都挺大的，所以還是鐵的用的比較多。 配電箱的用途，當然是方便停、送電，起到計量和判斷停、送電的作用。
配電箱構成主要分為兩部分：
一是成套部件，即配電箱外殼及其相關配件。
二是電氣元件及相關附件，即空氣開關和其所需要的附件。
配電箱柜內有以下各部分組成：
斷路器；漏電保護開關；雙電源自動轉換開關；浪涌保護器；電度表；電流表；電壓表。
斷路器：既開關，是配電柜的主要元器件。
漏電保護開關：既具備漏電保護功能，人觸摸到帶電體會跳閘，確保人身安全，是漏電保護器的主要功能；用電設備如果絕緣不好漏電到外殼上，漏電保護器也會跳閘，避免人體觸摸觸電。同時具備電流通斷功能、過負荷保護和短路保護功能。
雙電源自動轉換開關：雙電源自動轉換開關為電源二選一自動切換系統。適合用于UPS-UPS，UPS-發電機，UPS-市電等任意兩路電源的不斷電轉換。
浪涌保護器：也叫防雷器，是一種為各種電子設備、儀器儀表、通訊線路提供安全防護的電子裝置。當電氣回路或者通信線路中因為外界的干擾突然產生尖峰電流或者電壓時，浪涌保護器能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。
電度表：是電工通常用的電能表，是用來測量電能的儀表，俗稱電度表。
電度表工作原理：當電能表接入電路時,電壓線圈和電流線圈產生的磁通穿過圓盤,這些磁通在時間和空間上不同相,分別在圓盤上感應出渦流，由于磁通與渦流的相互作用而產生轉動力矩使圓盤轉動,因磁鋼的制動作用,使圓盤的轉速達到勻速運動。
由于磁通與電路中的電壓和電流成正比例,使圓盤在其作用下以正比于負載電流的轉速運動,圓盤的轉動經蝸桿傳動到計度器,計度器的示數就是電路中實際所使用的電能。
電流表：電流表是跟據通電導體在磁場中受磁場力的作用而制成的。當有電流通過時，電流沿彈簧、轉軸通過磁場，電流切磁感線，所以受磁場力的作用，使線圈發生偏轉，帶動轉軸、指針偏轉。
由于磁場力的大小隨電流增大而增大，所以就可以通過指針的偏轉程度來觀察電流的大小。
電壓表：電壓表是測量電壓的一種儀器，常用電壓表——伏特表符號：V，在靈敏電流計里面有一個永磁體，在電流計的兩個接線柱之間串聯一個由導線構成的線圈，線圈放置在永磁體的磁場中，并通過傳動裝置與表的指針相連。
不過以上講到的幾種元器件都是配電箱中最基本的元器件，在實際生產過程中還會根據配電箱不同的用途，以及對配電箱的使用要求來增加其他的元器件，如：交流接觸器、中間繼電器、時間繼電器、按鈕、信號指示燈、KNX智能開關模塊（帶容性負載）及后臺監控系統、智能消防疏散照明及后臺監控系統、電氣火災/漏電監控探測器及后臺監控系統、EPS電源電池等等。
看了以上內容你知道“配電箱的內部結構包括哪些”了吧？在此國控電氣呼吁大家：電力設備雖好用，但是操作要規范！浙江國控電氣有限公司專業生產、銷售高低壓成套、不銹鋼配電箱和鐵制配電箱：PZ30系列、PZ40系列、電表箱、動力箱、動力柜、多媒體箱、基業箱、電視電話箱、光纖入戶箱、小型斷路器、塑殼斷路器以及漏電系列等配電產品，并且通過了國家強制性CCC認證。選擇配電箱就來國控，國控電氣是您正確的選擇，我們真誠為您服務！ |
